Wärmebrückenberechnung, rechnerische Reduzierung des Transmissionswärmeverlusts H’T
oder: „Das bessere Haus für das gleiche Geld“ / Wärmebrückennachweis für Ihren Neubau bzw. für Ihr KfW-Effizienzhaus
Wärmebrückenberechnung: Energetische Optimierung und wirtschaftliche Planung
In der modernen Gebäudeplanung ist die präzise Analyse von Bauteilanschlüssen ein wesentlicher Faktor für die Bauqualität. Eine detaillierte Berechnung von Wärmebrücken bietet deutliche Vorteile gegenüber pauschalen Ansätzen und ist oft der entscheidende Schlüssel, um hocheffiziente Standards wie das KfW-Effizienzhaus wirtschaftlich umzusetzen.
Bei zahlreichen Mehrfamilienhäusern mit „schwieriger – kleinteiliger Fassadengeometrie – konnten wir durch eine detaillierte Wärmebrückenberechnung die KfW-Förderung „noch retten“.
Sicherheit durch bewährte Simulations-Werkzeuge
Um eine normgerechte Nachweisführung nach der DIN 4108 Beiblatt 2 sowie der DIN EN ISO 10211 zu gewährleisten, arbeite ich mit u.a.mit:
- ZUB Argos 8 und 9 Pro: Diese Software ermöglicht die numerische Simulation von Wärmeströmen und Temperaturen in zwei Dimensionen. Damit lassen sich Psi-Werte exakt bestimmen und Isothermenverläufe visualisieren, um konstruktive Schwachstellen bereits in der Planungsphase zu erkennen und zu korrigieren.
Das Potenzial der präzisen Berechnung: „Das bessere Haus für das gleiche Geld“
Die detaillierte Betrachtung nach aktuellem Gebäudeenergiegesetz (GEG / GmodG) erlaubt eine konzeptionelle Optimierung Ihres Bauvorhabens:
- Reduzierung der Wärmeverlustzuschläge: Ohne Nachweis müssen pauschale Zuschläge von bis zu 0,15 W/(m²K) (bei > 50% Innendämmung
und einbindenden Massivdecken) angesetzt werden. Durch die gezielte Planung nach Kategorie B lässt sich dieser Wert auf 0,03 W/(m²K) senken.
Ein detaillierter Einzelnachweis kann diesen Zuschlag sogar bis auf ca. 0,015 bis 0,025 W/(m²K) reduzieren – das ist nur ein Bruchteil des Pauschalwerts. - Optimierung der Baukosten: Diese energetischen Vorteile ermöglichen es oft, die Stärke der Wärmedämmung an den flächigen Bauteilen zu reduzieren, ohne den angestrebten Effizienzstandard zu gefährden. Dies führt zu einer „höheren Bauqualität“ bei gleichzeitig optimierten Investitionskosten.
- Vermeidung von Bauschäden: Wärmebrücken weisen niedrigere Oberflächentemperaturen auf, was zu Kondensat und Schimmel führen kann.

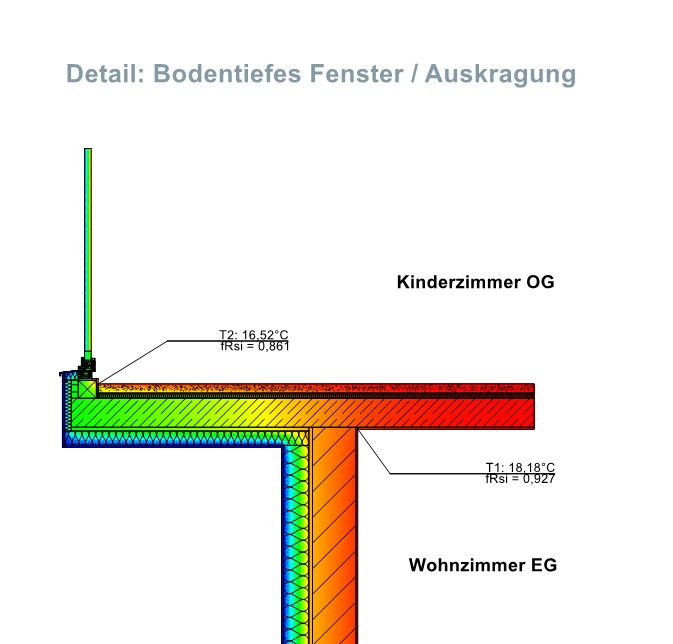

Die Berechnung stellt sicher, dass die Temperaturen im Innenraum stets im sicheren Bereich bleiben – fRsi-Wert.
Ihre Vorteile im Überblick
- Förderfähigkeit sichern: Detaillierte Nachweise sind oft die wirtschaftlichste Grundlage, um die strengen Anforderungen für KfW-Effizienzhäuser sicher zu erfüllen.
- Rechtssicherheit: Die Dokumentation erfolgt nach aktuellem Normenstand unter Verwendung der offiziellen Formblätter, was für Planungssicherheit bei Architekten und Bauherren sorgt.
- Individuelle Lösungen: Wo Standardkataloge an ihre Grenzen stoßen – etwa bei komplexeren Anschlüssen – liefert die Simulation maßgeschneiderte Ergebnisse für Ihr Objekt.
Fazit: Die professionelle Wärmebrückenberechnung ist ein wertvolles Planungsinstrument. Sie schützt die Bausubstanz, sichert die energetische Qualität nach GEG-Standard und trägt maßgeblich zur Wirtschaftlichkeit Ihrer Immobilie bei
Und außerdem…
Warum heißen Wärmebrücken denn Wärmebrücken – und nicht Kältebrücken ?
Das „Postulat von Clausius“ lässt sich perfekt auf das physikalische Phänomen der Wärmebrücken in der Bauphysik übertragen.
Das Postulat:
„Es kann niemals Wärme von einem kälteren in einen wärmeren Körper übergehen, ohne dass durch eine andere damit verknüpfte
Veränderung gleichzeitig eine Entschädigung stattfindet.“
„Unter dieser „Entschädigung“ verstand Clausius, dass Energie von außen (wie mechanische Arbeit) aufgewendet werden muss, um den natürlichen Wärmefluss umzukehren.“
Da Wärme niemals von selbst von kalt nach warm fließt, wandert die Heizwärme im Winter durch Bauteile mit
schlechtem Wärmewiderstand von der warmen Innenseite zur kalten Außenseite.
„Kälte“ existiert in der Thermodynamik nicht
Das Postulat von Clausius und die Gesetze der Thermodynamik kennen keine Kälte als eigenständige physikalische Größe.
• Wärme ist Energie (Teilchenbewegung).
• Kälte ist lediglich die Abwesenheit von Wärmeenergie.
Kälte kann sich daher nicht bewegen, nicht fließen und keine Brücke überqueren. Es fließt immer nur die Wärme von drinnen
nach draußen weg. Der Begriff „Wärmebrücke“ beschreibt also präzise den physikalischen Vorgang: Eine Brücke, über die Wärme entweicht.
Ein anschauliches Bild zum Mitnehmen: Die Badewanne
Um den Unterschied im „Bekanntenkreis“ zu erklären, hilft oft dieses Bild:
Wenn eine Badewanne ein Loch hat, läuft das Wasser heraus – es fließt nicht die „Leere“ hinein.
Die Wärmebrücke ist genau so eine Fehlstelle in der Dämmung des Hauses, durch das die Wärmeenergie entweicht.
Rudolf Clausius, Physiker, Mitbegründer der Thermodynamik, geboren 1822 in Köslin, gestorben 1888 in Bonn
Erstellt durch Jochen Rother – unter Einsatz moderner Analysetools

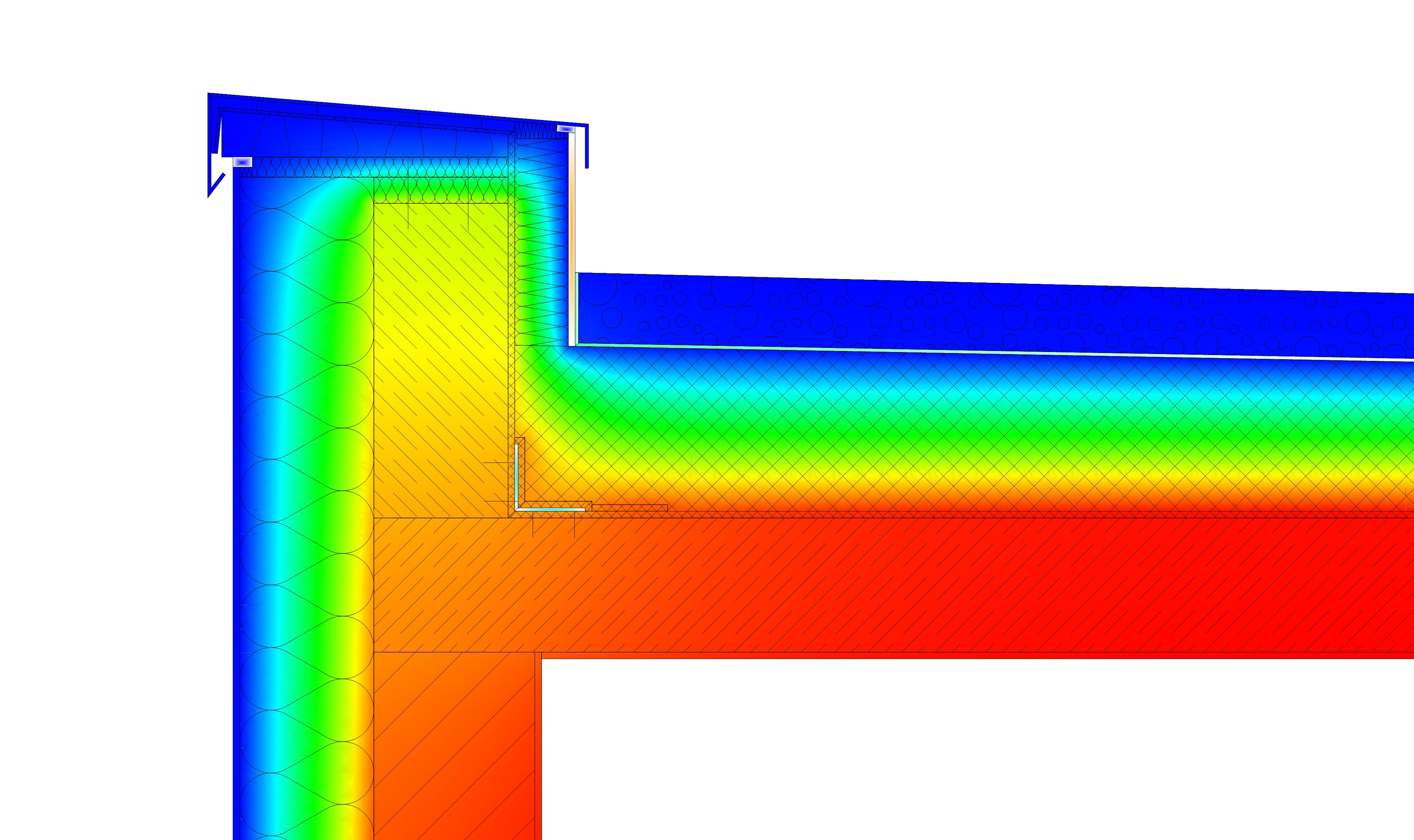

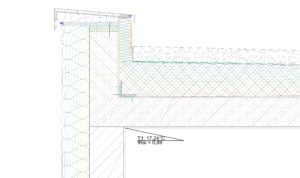

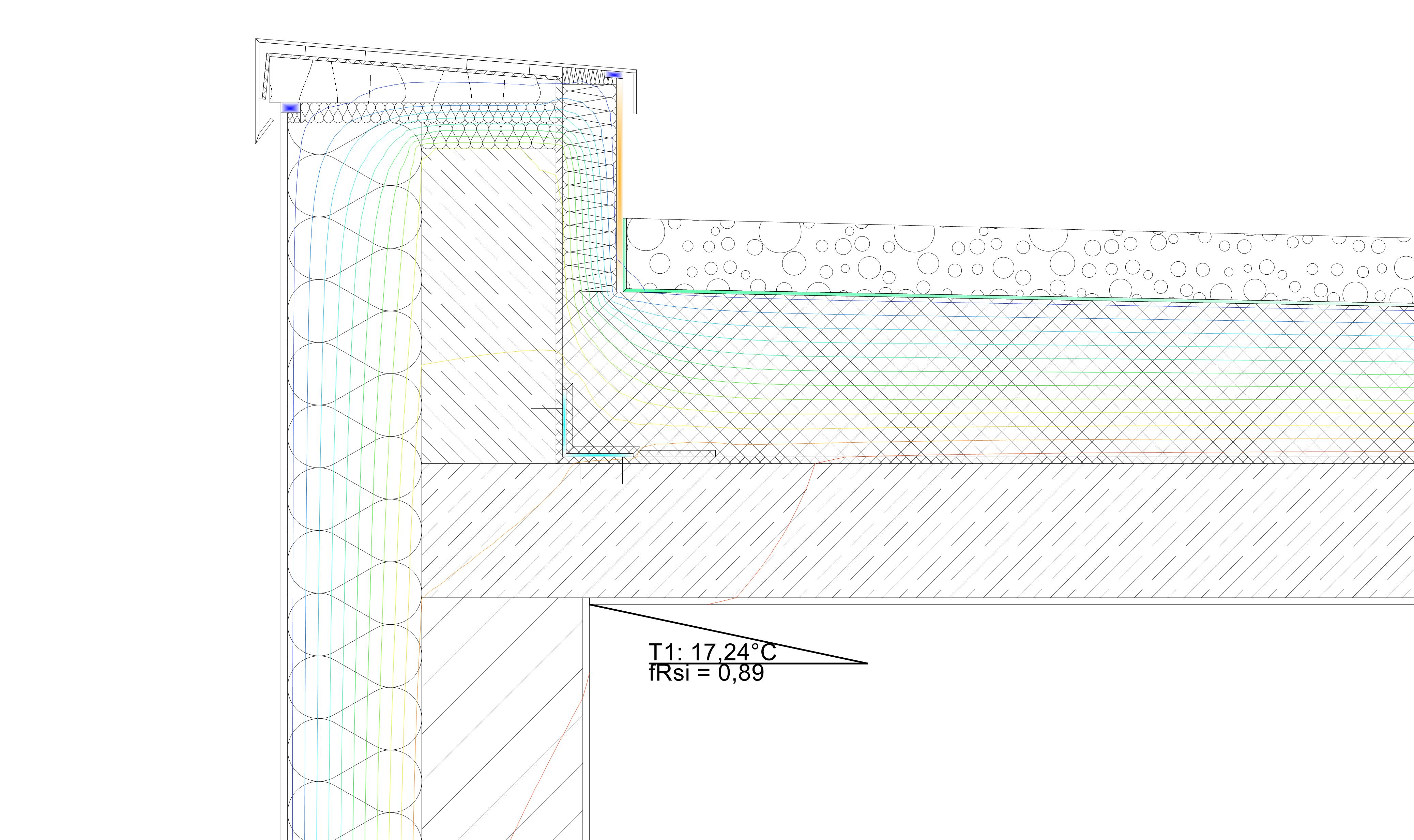

Attika Staffelgeschoss
